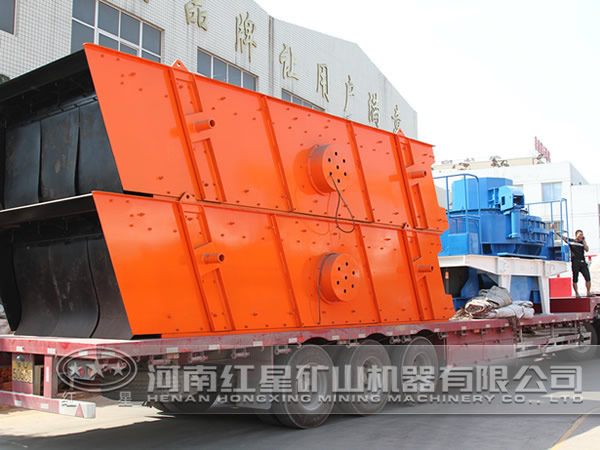

红星GDZS2460/2的筛分设备的运动相关参数

振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。本文主要是对筛分设备的运动相关参数的分析。

1、抛掷指数KV的选择

振动筛的抛掷指数反映了物料在筛面上跳动的急剧程度，它与振动筛的振动强度K有关。一般来说，振动筛的振动强度许用值[K]为5-10。KV与 K 之间满足公式：KV=K/cosα式中，α—振动筛筛面倾角。

由于GDZS2460/2 的筛分对象为潮湿细颗粒物料，其含水量为7%-14%，属于难筛物料的范畴，因此，依据设计要求，本筛选用的抛掷指数 KV为：上筛KV= 5，下筛KV= 5.6。

2、筛面安装倾角α的选择

振动筛筛面安装倾角的大小决定于要求的生产率和筛分效率。一般来说，当振动筛的其他参数不变时，筛面安装倾角大，则生产率高而筛分效率低；筛面安装倾角小，则生产率低而筛分效率高。因此，当产品的质量要求一定时，为了得到合适的生产率和筛分效率，就必须确定一个合理的筛面安装倾角。根据经验，圆振动筛的安装倾角一般在15°-25°之间选择，一般取α为 20°，当振幅大时，α取小值。

3、振动方向角β的选择

为了保证物料能够在筛面上运动，必须有振动方向角。依照经验，振动方向角β一般在30°-65°之间选择，通常取β为45°。在其他参数不变的情况下，β的值大，则物料抛掷高，筛分效率高，适用于难筛物料的筛分；β的值小，则物料运动速度快，生产率高，适用于易筛物料的筛分。依据本筛的设计要求，上、下单元筛的振动方向角β均取值为45°。

4、振动强度、振幅和频率的选择

振幅和频率的振动筛的两个重要参数。对于惯性振动筛来说，振幅必须足够大，以便将接近筛孔尺寸的颗粒抛离筛面，减少堵孔；同时振幅又不宜太大，否则会牵制频率，影响生产率，甚至会因其太大从而提高振动筛的振动强度，降低振动筛的使用寿命。一般来说，对于易筛物料，振幅A取小值；对于难筛物料，振幅A取大值。
