制砂机

制砂机

制砂机又称制沙机,多用于砂石生产线、石料生产线中。能破碎软或中硬和极硬物料,还可以对物料进行加工整形。制砂机已广泛应用于水泥、各种矿石、耐火材料、金刚砂、玻璃原料、机制建筑石料、铝矾土熟料以及金矿渣,对碳化硅、金刚砂、烧结铝矾土等髙硬、特硬及耐磨蚀性物料的产量功效特别高。

制砂机特点

制砂机可靠性高,安全保障装置严密,保证设备及人身安全。运转平稳、工作噪声小、高效节能、破碎效率高。易损件损耗低,所有易损件均采用国内外优质的耐磨材料,使用寿命长。少量易磨损件用特硬耐磨材质制成,体积小、重量轻、便于更换配件。叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

制砂机成品图

制砂机的内部结构及工作原理

制砂机由电动机、传动装置、分料器、涡动破碎腔、叶轮转子、底座等部件组成,物料由机器上部进料口进入制砂机破碎腔内,电动机带动叶轮产生高速旋转,下落的物料由分料器分别供如叶轮中,在叶轮的击打下向破碎内壁上的反击衬板反射,受力破碎,在下落过程中又与不断被叶轮甩出的物料相互碰撞击打,并在叶轮和机壳之间的物料衬层上形成涡旋,通过反复多次的冲击和碰撞作用,达到所需粒度的物料从排料口排出机外。

制砂机的维护

1、制砂机的日常维护对于机器能够正常持久的工作是至关重要的,必须定期的让制砂机得到充足的时间停工休息。

2、定期停机打开观察门观察冲击式制砂机内部磨损情况,及时更换被磨损的部件,严禁制砂机工作过程中打开观察门观察内部情况,以免发生危险。发现叶轮体磨损及时更换找制造厂家修补。

3、传动三角胶带拉紧大小应调整适当,以保证三角胶带受力均匀,双电机驱动时,两侧三角胶带应进行分组选配,使其每组长度尽可能一致。

4、制砂机在工作到400小时的时候应适当的加入润滑脂,工作到2000小时的时候就要打开主轴总成对承进行清洗,工作到7200小时的时候就需要更换新的轴承了。

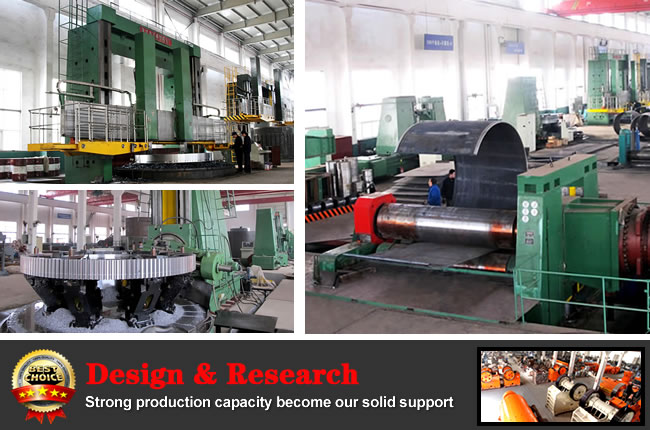

制砂机生产车间

制砂机生产车间

制砂机参数

直通式制砂机参数

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
总重量
(kg)
HX-06 35 37-55 2000-3000 12-30 2500×1620×2600 5600
HX-07 45 55-75 1500-2500 25-55 2700×1760×2800 7600
HX-09 50 110-150 1200-2000 55-100 3900×2000×3070 12600
HX-10 60 150-180 1000-1700 100-160 4600×2350×3450 17300
HX-12 60 264-320 850-1450 160-300 4500×2400×3700 22500
HX-13 60 320-400 800-1193 200-360 5200×2700×3800 27600

立轴冲击式制砂机参数

型号 HXVSl-7611 HXVSl-8518 HXVSl-9526 HXVSl-1140
处理量(t/h) 瀑落与中心进料 120-180 200-260 300-380 450-520
全中心进料 60-90 100-130 150-190 225-260
最大入料尺寸(mm) 软料 35 40 45 50
硬料 30 35 40 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310
双电动机功率(kw) 110 180 264 400
外形尺寸(L×W×H)(mm) 3700×1250×2100 4140×2280×2425 4560×2447×2778 5000×2700×3300
总重量(t) 11.8 14.5 17.8 25.6
电源 380V 50HZ
震动传感器 检测范围 0.1-20mm/s 连续可调
润滑液压站 双油泵电机功率 2×0.31kw
安全保护 双油泵互补保证供油,无油流,无油压自动停机,水冷降温,冬季电机加热启动。
外形尺寸(L×W×H)(mm) 820×520×1270
油箱加热器功率 2KW
