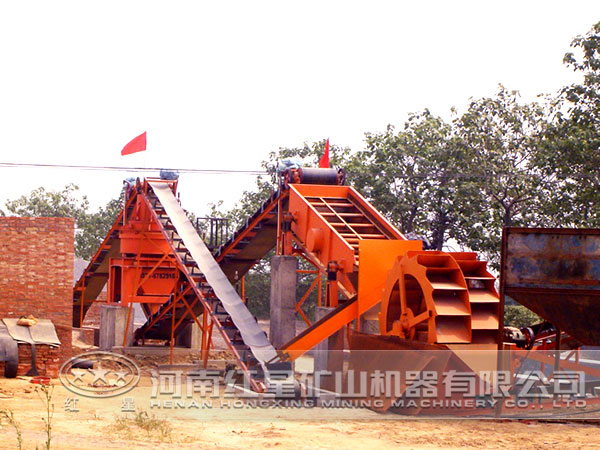

带式输送机的试验系统原理及组成

带式输送机模拟试验系统由小型可伸缩带式输送机、液压调速软制动器、轮式防爆机械闸、液压张紧装置、泵等组成。带式输送机的张紧装置和制动装置的液压系统集成为一体。软起动、液压调速制动、液压张紧、超速保护、各种检测全部集成在操纵控制台上。可伸缩带式输送机由机头驱动架、机尾架、托辊架、胶带及其贮放装置等组成。作业过程机头驱动架、托辊架等不移动，一般只移动机尾架，操作胶带贮放装置并连接机架和胶带即可。非固定部分的机身采用无螺栓连接的快速可拆结构，拆装快速方便。

带式输送机试验系统具体参数

1、可伸缩带式输送机

传动滚筒直径：420mm；带宽：650mm；带速：1.6m/s；滚筒转速：78r/min；机长：20m；贮带量：10m。减速器：型号为JZQ400(双级圆柱齿轮减速器)；速比：20.49。

2、液压调速软制动器

制动泵排量28ml/r；压力：25MPa；额定转速：1460r/min；制动力矩：110N·m。

3、轮式防爆机械闸

制动轮直径：300mm；制动力矩：300N·m；退距：2mm；松闸油缸行程：60-120mm。

4、液压张紧装置

拉力：50KN；行程：1000mm。

5、制动泵

排量：28ml/r；安装形式：法兰连接；额定压力：31.5MPa；最高压力：35MPa。

带式输送机模拟试验系统组成

带式输送机模拟试验系统液压控制部分由三部分组成。一部分控制起动性能，一部分控制胶带张紧，另一部分控制制动性能。本试验系统是集机、电、液一体的示范系统。液压系统组成元件包括电动机Md；定量液压泵Mb；定量液压泵；松闸油缸；涨紧油缸:溢流阀；电磁球阀1DT；电磁比例溢流阀2DT；三位四通手动换向阀；单向阀3台；接近开关C1；压力传感器Y1、Y2、Y3；速度传感器；压力表3块，粗过滤器2件等。
