制砂机的结构与工作原理

制砂机是一种用到生产砂石产品的大型动力机械,主要用于人工砂的生产,制砂机也称冲击式破碎机,主要用途在于适应当前人工机制砂行业,用来处理常见的物料如:玄武岩,石灰岩,水泥熟料,陶瓷原料以及其它有色金属物料等,制砂设备不断进步,主要用于机制人工制砂,为高等公路、铁路、水泥、冶金等行业生产优质石料。

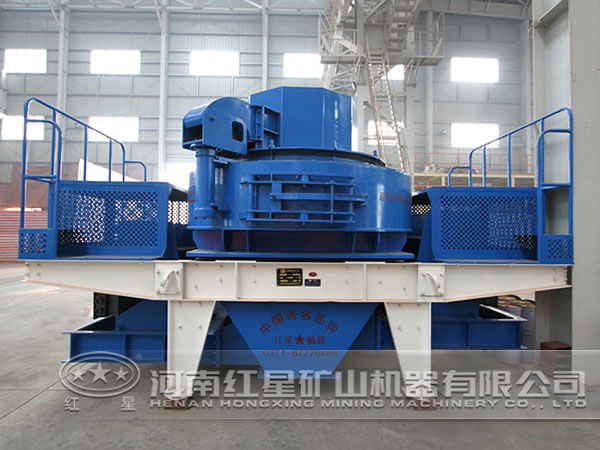

制砂机

制砂机工作原理

物料进入破碎机后,由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、选矿设备摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循环筛分系统形成闭路,一般循环三次即可将物料破碎成20目以下。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、磨擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

制砂机的组成结构

制砂机的组成:机架部、传动部、偏心套部、碗形轴承部、破碎圆锥部、高速装置部、高速套部、弹簧部、联轴器、电动机等部件组件。

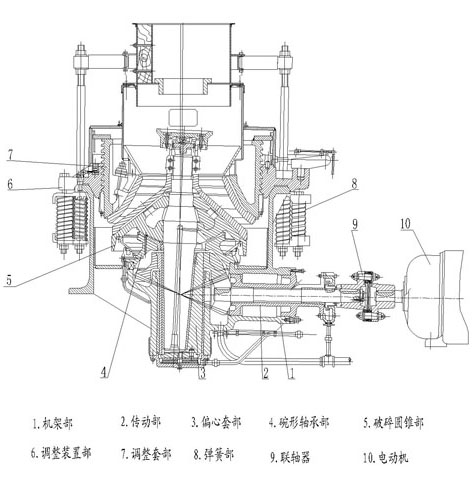

 制砂机结构图
