打石机_锤石机

打石机的简介

打石机又叫锤石机是各种矿山破碎设备的总称，一般分为以下几类：颚式破碎机，反击式破碎机，圆锥破碎机，制砂机。打石机根据破碎流程可分为：初破、二破、三破；根据工作原理可分为：颚式破碎机、反击式破碎机、圆锥破碎机、制砂机等。其中颚式破碎机为初破打石机，反击式破碎机和圆锥破碎机通常用作二破，制砂机则为三破打石机设备。

打石机工作流程

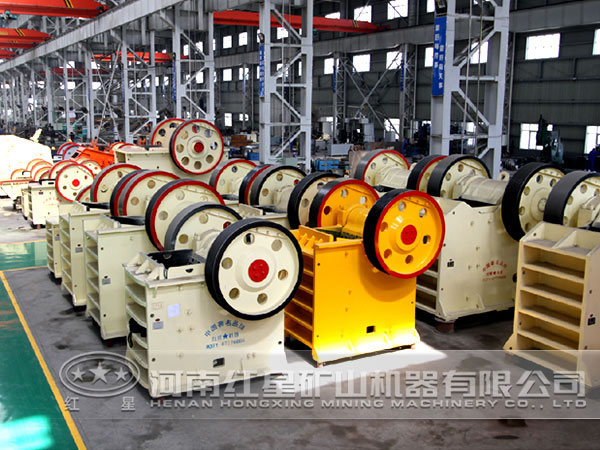

1、颚式破碎机

颚式破碎机破碎方式为驱动挤压型，电动机驱动皮带和皮带轮，通过偏心轴使动鄂上下运动当动鄂上升时肘板和动鄂间夹角变大，从而推动动鄂板向定鄂板接近，与此同时物料被挤压、搓、碾等多重破碎：当动鄂下行时，肘板和动鄂间夹角变小，动鄂板在拉杆、弹簧的作用下离开定鄂板，此时已破碎物料从破碎腔下口排出，随着电动机连续转动破碎机动鄂作周期性的压碎和排料，实现批量生产。

该系列破碎机工作方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

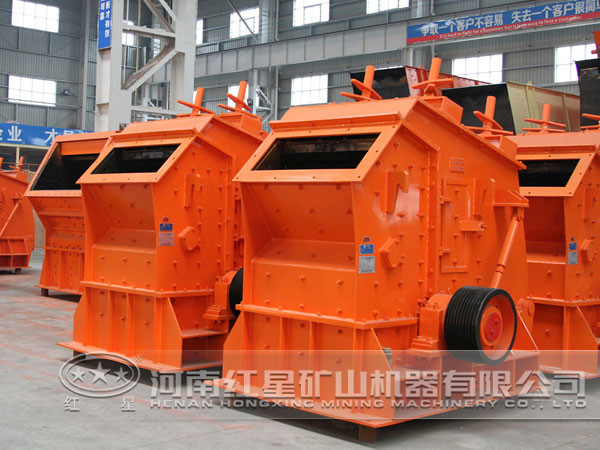

2、反击式破碎机

反击式破碎机工作时，在电动机的带动下，转子高速旋转，物料进入板锤作用区时，与转子上的板锤撞击破碎，后又被抛向反击装置上再次破碎，被反击板弹回的矿石再与板锤或转子后面甩出的其他矿石相互碰撞，因此在第一破碎腔中矿石受到反复冲击而被击碎。有些矿石在第一破碎腔破碎到一定粒度后，经过反击板和转子之间的空隙而排至第二破碎腔中，继续受到反复打击，直至达到理想粒度后才由破碎机底部排矿口排出。

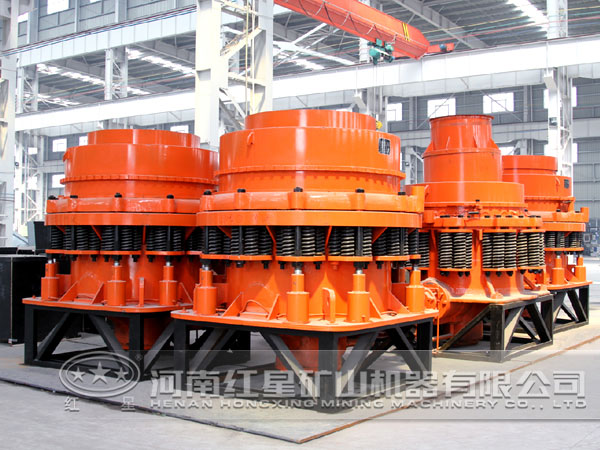

3、圆锥破碎机

圆锥破碎机工作时，电动机带动皮带轮或联轴器旋转，从而通过水平轴、偏心套、悬挂竖轴迫使动锥沿着定锥内表面作旋摆运动。在动锥靠拢定锥的区段，物料受到动锥的挤压、撞击和弯曲作用而破碎，形成破碎腔；在动锥偏离定锥的地方，已被破碎的物料在自重作用下从锥底卸出。破碎机通过连续性的工作实现对石料的持续破碎。

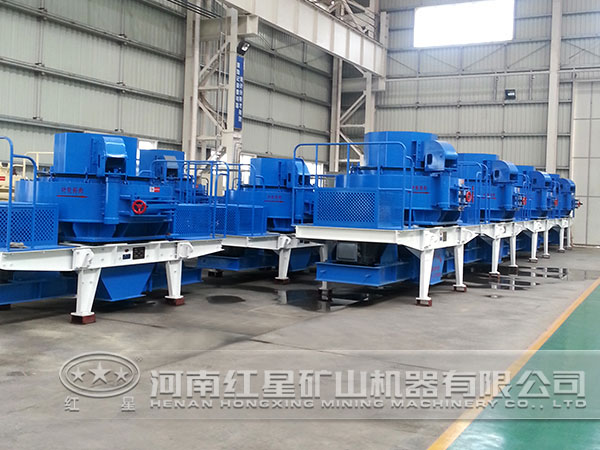

4、制砂机

物料落入进料斗，再经环形孔落下，被分料板分成两股料，一股经分料盘进入高速旋转的甩轮，另一股从分料盘四周落下。进入甩轮的物料，在甩轮内被迅速加速，然后以百倍以上的重力加速度高速从甩轮内射出。射出的物料首先同由分料器四周自由落体的另一部分物料冲击破碎，然后一起冲击到涡流腔内的衬层上，被物料衬层反弹，斜向上冲击到涡流腔的顶部，又被反击偏转向下运动，从而与从叶轮流道射出的物料撞击形成连续的物料幕。这样，一块物料在涡流破碎腔内受到至少两次以上的撞击、摩擦和研磨破碎作用。最后，符合粒度要求的物料由下部排料口排出。
