直线振动筛

直线振动筛

直线振动筛(直线筛)系新型的筛分设备,其利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

直线振动筛简介

直线振动筛具有筛分精度高、处理量大、结构简单、耗能少、造价低、噪音低、筛网使用寿命长、密封性好、极少粉尘溢散、维修方便等特点。该产品广泛应用于化工、食品、塑料、医药、冶金、玻璃、耐火、粮食、化肥、磨料、陶瓷等行业中干式粉状或颗粒状物料的分级或筛分作业。它可用于流水线作业中,实现自动化。

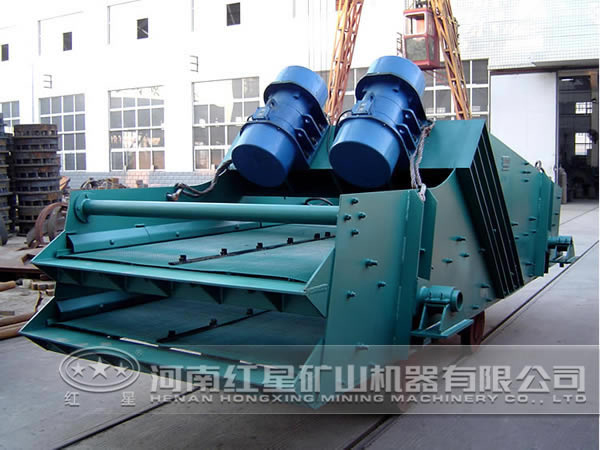

直线振动筛成品图

直线振动筛结构组成

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机:使用与维修方法详见振动电机使用说明书。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

直线振动筛工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数400目,可筛分出7种不同粒度的物料。

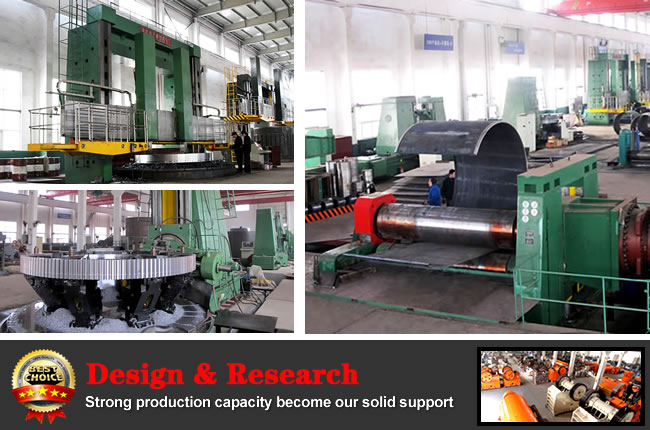

红星直线振动筛生产车间

直接振动筛生产车间

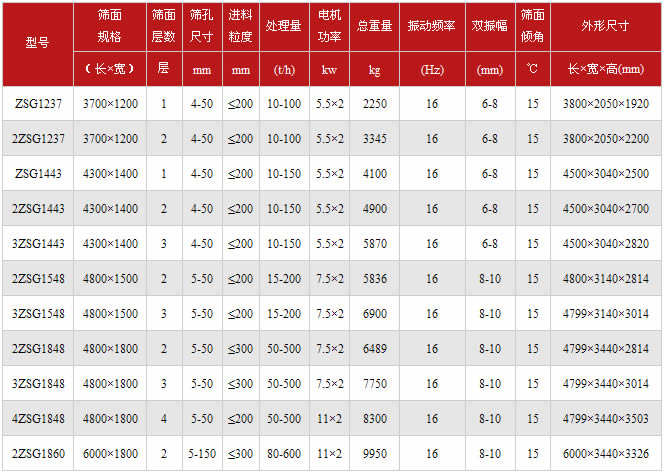

直线振动筛技术参数表

直线振动筛技术参数
